16A-PSR полиацетальды бүйірлік роликті тізбек

Configure 16A-PSR for the conveyor, not only the chain code

16A-PSR Polyacetal Side Roller Chain should be checked with sprocket pitch, rail contact, carrier underside, strand spacing, drive layout and operating environment. For replacement work, send the installed model, measured pitch, sprocket details and clear side/end photographs. For new equipment, send carrier mass, line speed, carrier count, start/stop sequence and station interfaces.

Инженерлік баға ұсынысын сұрау

16A-PSR is a polyacetal side-roller conveyor chain with a specified pitch of 25.4 mm. The side rollers provide an additional rolling interface outside the principal roller-chain path, which gives conveyor designers another way to support, guide or carry a workpiece pallet on a rail. The model is presented here as a chain component for pallet and workpiece-carrier conveyors rather than as a complete conveyor module. Final performance depends on the rail layout, side-roller contact position, pallet geometry, sprocket selection, chain tension, lubrication strategy and the load distribution created by the machine builder. The published table below keeps the dimensional symbols and the minimum tensile-strength field from the technical catalogue rather than converting that tensile value into an allowable conveyor load.

The dimensional row gives a precise starting point, but the surrounding conveyor hardware determines how those dimensions function in service. For 16A-PSR, the 25.4 mm pitch is only the first check. The side-roller diameter dt is listed as 28.58 mm and the pin diameter d2 as 7.92 mm. The table also lists a minimum tensile strength of 56.7 kN. Tensile strength is a chain test/property value and should not be used directly as the allowable pallet load, because service load depends on span, number of strands, acceleration, shock, lubrication, rail friction, sprocket geometry and the machine duty cycle. In the selected family, 16A-PSR sits between 12A-PSR and 20A-PSR by pitch. That makes it a useful mid-range reference, but each adjacent model has its own roller, pin and plate geometry, so dimensions should be checked row by row. When matching an existing line, the safest route is to compare the complete dimension set and verify the side-roller contact position against the conveyor rail.

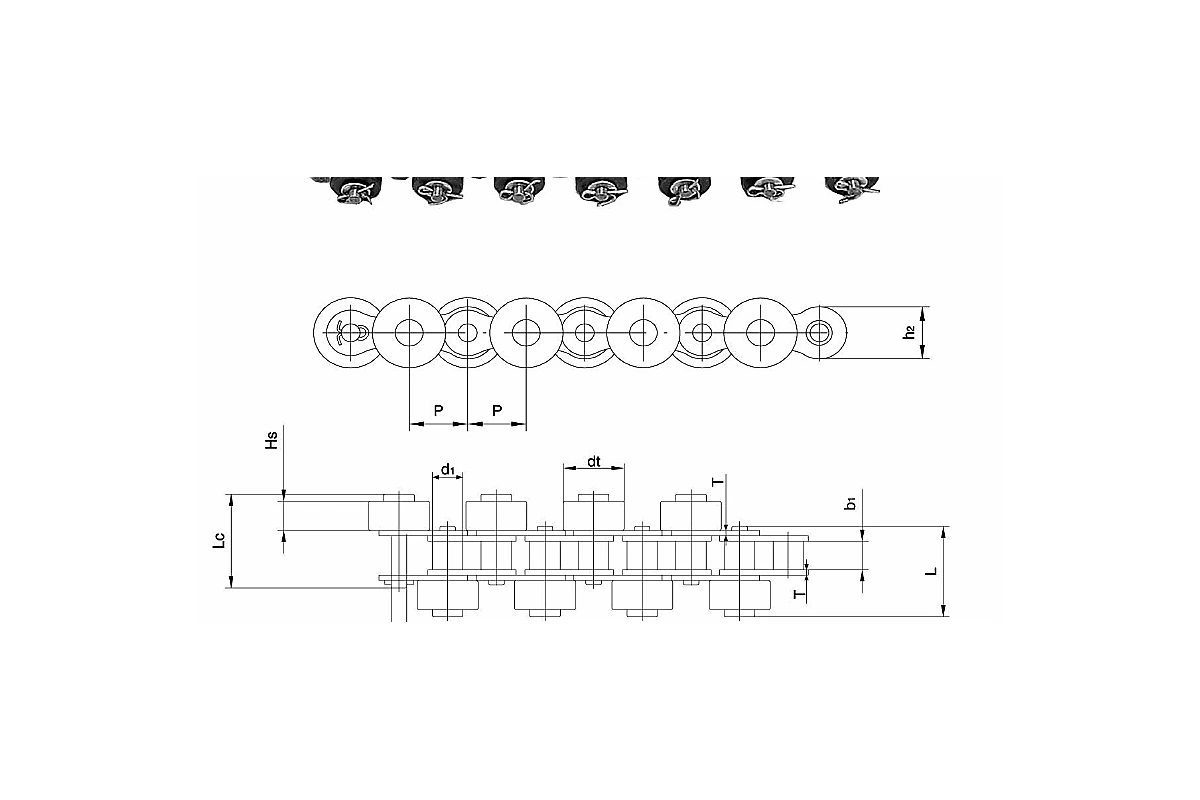

Өлшемді сызба

Бұл сызбаны модель кестесімен бірге пайдаланыңыз. Қадам, ролик, түйреуіш және пластина белгілері тиісті көрініске сәйкес келгенде ғана мағыналы болады.

Exact technical data for 16A-PSR

Бұл беттегі барлық сандық мәндер осы модель үшін қолжетімді техникалық деректердегі модельге тән деректер жолынан көшірілген. Техникалық деректерде көрсетілмеген өрістер әдейі болжамды мәндермен толтырылмаған.

Ауыстыру тапсырысы расталмас бұрын өлшемдерді сызбамен салыстыру қажет. P, d1, d2, d4, d8, b1, b2, L, Lc, h2, T және t сияқты белгілер осы тізбек тұқымдасына арналған сәйкес каталог сызбасына сілтеме жасайды.

Бұл шынжыр паллет конвейеріне қай жерде орналасады

Паллет конвейер тізбегі толық тасымалдау жолымен жұмыс істеуі керек. Тізбек жұлдызшаларды жалғайды, бағыттаушы немесе тозу рельсін ұстанады, тасымалдаушыны белгілі бір ролик интерфейсі арқылы қолдайды немесе жүргізеді, содан кейін төменгі жіп арқылы оралады. Паллет немесе дайындама тасымалдаушысы сонымен қатар аялдамаларға, локаторларға, көтергіштерге, тасымалдауларға, сенсорларға және өңдеу станцияларына сәйкес келуі мүмкін. Осы себепті, егер рельстер дұрыс тураланбаған болса, егер жұлдызша тісті пішіні шынжырға сәйкес келмесе немесе тасымалдаушы дұрыс емес ролик бетіне тиіп кетсе, дұрыс тізбек моделі әлі де нашар жұмыс істей алады.

Current conveyor-system terminology commonly describes pallet transport in terms of workpiece carriers, buffering, positioning, separation, locating stations, stops, merges and transfers. Those functions are system-level features. 16A-PSR should therefore be selected from its specified geometry first, then checked against the required conveyor function. EVER POWER does not treat a catalogue tensile value or a family description as a substitute for a system calculation.

How to select 16A-PSR

Жаңа конвейер үшін алдымен дайындама тасымалдаушысынан және қажетті өндіріс тізбегінен бастаңыз, содан кейін тізбек жолына дейін жұмыс істеңіз. Ауыстыру үшін орнатылған тізбектен бастаңыз және машинада не бар екенін өлшеңіз. Екі жағдайда да мақсат - өндіріс немесе жөнелту алдында түсініксіздікті жою.

1. Дәл көлбеуді растаңыз және жұлдызшамен, бағыттаушы рельспен, паллетпен немесе бекіту жабдығымен түйісетін әрбір өлшемді салыстырыңыз.
2. Тізбек жіптерінің санын, жіптер арасындағы орталық қашықтықты, конвейер ұзындығын, жетектің орналасуын және қабылдау әдісін анықтаңыз.
3. Бүйірлік роликтің түйісу биіктігін және рельстің орналасуын өлшеңіз, себебі бүйірлік роликтің диаметрі орнатылған тірек геометриясын анықтамайды.
4. Паллет немесе дайындама-тасымалдаушы массасын конвейерде бір уақытта болуы мүмкін паллеттердің санымен бірге көрсетіңіз; тек созылу беріктігіне негізделіп өлшем жасамаңыз.
5. Іске қосу/тоқтату жиілігін, үдеуді, индекстеуді, кез келген жинақтау немесе қатты тоқтату станцияларын және соққы жүктемесінің болуы мүмкін бе екенін сипаттаңыз.
6. Температураны, шаңды, ылғалды, тазалағыш заттарды және майлау шектеулерін қоса алғанда, жұмыс ортасын көрсетіңіз.
7. Ауыстыру жұмыстары үшін шынжыр мен жұлдызшаның сәйкестігін тексеру үшін жұлдызша тістерінің санын, тесік/түп бөлшектерін және фотосуреттерді немесе сызбаларды қосыңыз.

Фотосуретте екі модель ұқсас көрінген кезде, оларды бөлу үшін өлшем кестесін және сызбаны пайдаланыңыз. Әртүрлі түйреуіш ұзындығы, ролик диаметрі немесе пластина тереңдігі бағыттаушыға кедергі келтіруі, жұлдызшамен тураланбауы немесе паллетпен дұрыс емес жанасуы үшін жеткілікті болуы мүмкін. Егер орнатылған тізбектен алынған өлшемдер кестеге сәйкес келмесе, ең жақын модель нөмірін мәжбүрлеудің орнына, сол айырмашылықтарды сұраумен бірге жіберіңіз.

Тісжегі, рельс және конвейерлік интеграция

Шынжыр мен жұлдызшаны таңдауды бірге қарастыру керек. Жұлдызшаның биіктігі шынжырдың биіктігіне сәйкес келуі керек, ал тіс пішіні, тістер саны, тесік, көпірдің орналасуы және біліктің қосылуы машинаның дизайнына жатады. Ескі жұлдызшаны оның тозу жағдайын тексермей қайта пайдалану жаңа шынжырдың қызмет ету мерзімін қысқартуы мүмкін. Керісінше, тек фотосуреттен жаңа жұлдызшаға тапсырыс беру тістің биіктігі дұрыс болса да, тесік немесе көпірде сәйкессіздік тудыруы мүмкін.

Жүйенің рельс жағы да осындай назар аударуға тұрарлық. Материалды, түзулікті, өтпелерді, қосылыстарды, қайтару бағыттаушыларын және роликке тиетін әрбір беттің тік орналасуын тексеріңіз. Паллет тоқтатқыштары мен орналастыру құрылғылары шынжырды бүйірге мәжбүрлемей, тасымалдаушыны тоқтатуы немесе орналастыруы керек. Көп тізбекті конвейерлерде бір жағы паллетаны екіншісінен алға тартпайтындай етіп, жіптерді туралап, керілген күйде ұстаңыз. Ұзынырақ жүйелер үшін қабылдау қозғалысын және шынжыр ұзындығы мен бақылауды сақтау үшін қолданылатын әдісті құжаттаңыз.

EVER POWER компаниясы жұлдызша талаптары берілген кезде сәйкес жұлдызшалар мен шынжырды қаптама ретінде көрсете алады. Серіктес жұлдызша мұнда шынжырдың функционалды серіктесі болғандықтан айтылады; тек шынжыр моделінен ғана тесік, тіс саны немесе күпшек өлшемдері алынбайды.

Орнату және техникалық қызмет көрсету бақылау пункттері

During commissioning, check that the chain enters and leaves each sprocket without side loading and that the supporting rails are aligned with the intended roller contact surfaces. Verify that connecting links, retaining parts and any chain-specific attachments are fully seated before the machine is placed into automatic operation. Keep the two sides of a twin-strand conveyor synchronized during installation so the pallet does not enter stations at an angle.

Бүйірлік роликтерді және олардың рельс жанасуын еркін айналу, біркелкі емес тозу және тураланбау тұрғысынан тексеріңіз. Егер бір шынжыр жіпшесі паллет салмағын екіншісіне қарағанда көбірек көтерсе, негізгі себеп шынжыр моделінің өзінен гөрі конвейер рамасы немесе рельс туралануы болуы мүмкін. Бір әмбебап кестені пайдаланудың орнына нақты жұмыс циклінен тексеру аралығын белгілеңіз. Үздіксіз индекстейтін, абразивті ластануда жұмыс істейтін немесе паллет жиі тоқтап қалатын желі аз қолданылатын тасымалдау конвейеріне қарағанда жиі тексерулерді қажет етуі мүмкін. Ұзаруды, роликтің жағдайын, ерекше шуылдарды, ыстық нүктелерді, жұлдызшаның тозуын және кез келген қайталанатын бақылау түзетулерін жазып алыңыз, сондықтан техникалық қызмет көрсету туралы шешімдер болжамға емес, трендке негізделген.

Майлау тәжірибесі тізбектің құрылысына, қоршаған ортаға және технологиялық шектеулерге сәйкес келуі керек. Сол машинадағы басқа тізбек оны пайдаланады деп майлағышты қолданудан аулақ болыңыз. Егер конвейер сезімтал өнімдердің, тазалағыш заттардың, жоғары температураның немесе майды шектейтін процестің жанында жұмыс істесе, тиісті тізбек пен техникалық қызмет көрсету тәсілін талқылау үшін сол жағдайды сұрау кезінде көрсетіңіз.

Теңшеу және RFQ туралы ақпарат

For an RFQ on 16A-PSR, send the chain model if known, required quantity or length, destination country, machine application, conveyor speed, pallet or carrier details and any available drawing. Include a rail cross-section or side view showing where the side roller contacts the conveyor structure. If the request is a replacement for an installed chain, photographs of the complete chain, a close-up of one pitch, the sprocket and the rail interface are especially useful. EVER POWER can review the dimensional match and quote chain together with matching sprocket requirements when the sprocket data are available. Where the technical data do not define a property – for example a special material grade, attachment load, permissible working load or a particular coating – that property will be treated as an RFQ confirmation item rather than being assumed from the model family.

Өндірісті жоспарлау үшін шексіз сәйкес ұзындықтар, бос тізбек ұзындықтары, байланыстырушы буындар, қосалқы бөліктер немесе жұлдызшалар қажет пе екенін де көрсетіңіз. Егер конвейер жұптастырылған тізбектерді пайдаланса, сәйкес тізбек ұзындығы қажет пе екенін бізге айтыңыз. Егер сызбада техникалық сипаттамалар кестесінде көрсетілмеген төзімділіктер немесе арнайы интерфейстер болса, оны сұрауға тіркеңіз. Бұл ақпарат «паллет конвейер тізбегі» туралы кең сұранысқа қарағанда пайдалырақ, себебі ол баға ұсынысының компонентті нақты пайдаланатын машинаға байланысты болуына мүмкіндік береді.

Жиі қойылатын сұрақтар

Тапсырыс бермес бұрын тізбек деректерін жіберіңіз

Осы беттегі үлгі мен кестені бастапқы нүкте ретінде пайдаланыңыз, содан кейін конвейер сызбасын, қажетті мөлшерді немесе ұзындықты, тағайындалған елді және ауыстыру тізбегінің кез келген өлшемдерін [email protected] мекенжайына жіберіңіз. Жаңғырту жұмыстары үшін жұлдызша мен рельс интерфейсін қосыңыз, сонда шолу тек тізбектің өзін емес, бүкіл тізбек жолын қамтиды.

Баға сұрау

Тізбек құрылымы және механикалық интерфейстер

Жұмыс интерфейстері - түйреуіштер, втулкалар, роликтер, бүйірлік тақталар және отбасына тән тірек элементтері. Рельс бүйірлік тақталарды жол жүктемесін көтеруге мәжбүрлемей, роликтің мақсатты бетін қолдауы керек. Тісжегілер бірдей қадам жүйесіне тиесілі болуы керек және тасымалдаушы тек оны қолдауға арналған беттерге тиюі керек. Тегістеудің бұзылуы шу, жиектердің тозуы, қатты буын немесе жіптер арасында жүктеменің біркелкі бөлінуі түрінде көрінуі мүмкін.

Паллет және дайындама тасымалдаушыларына арналған қолданбалы интеграция

Бұл топ қайталанатын тасымалдаушы қозғалысы маңызды болатын паллеттелген құрастыру, тексеру, тасымалдау және буферлеу үшін бағаланады. Координаталық тоқтаулар, көтерулер, локаторлар, сенсорлар және тасымалдаулар, осылайша процесс жүктемелері күтпеген тізбекті бүйірлік жүктемелерге айналмай, арматура арқылы әрекет етеді. Жиналу немесе еркін ағындық мінез-құлық - бұл жүйе деңгейіндегі нәтиже.

Өндіріс және тексеру пункттері

Тапсырысты шығару кезінде қадамның консистенциясын, ролик пен түйреуіштің геометриясын, пластинаның туралануын, буындарын, бетінің күйін және конвейермен байланысатын модель өлшемдерін тексеру қажет. Егер материал сертификаттары, тексеру есептері немесе тапсырысқа тән сәйкестік құжаттары қажет болса, тапсырысты қабылдамас бұрын оларды сұрауда көрсетіңіз.

Коммерциялық жоспарлау, үлгілер және құжаттама

What to send for a 16A-PSR quotation

Анықтама 16A-PSR және шынжыр жолын, жұлдызшаны, рельс түйіспесін және тасымалдаушы интерфейсін көрсететін конвейер сызбасын немесе белгіленген фотосуретін тіркеңіз. Саны, ауыстыру/жаңа дизайн мәртебесін, қоршаған ортаны, құжаттама талаптарын және жеткізу мерзімін көрсетіңіз. Егер код белгісіз болса, бірнеше буындардағы өлшенген қадамды және бүйірлік көрініс фотосуретін қосыңыз.

Send 16A-PSR RFQ
